V型塑框H13高效過濾器在潔淨室中的應用研究

摘要

本文係統研究了V型塑框H13高效過濾器在潔淨室環境中的技術特性和應用表現。通過分析其結構設計、材料特性和性能參數，結合國內外實驗數據，驗證了該型過濾器在空氣潔淨度控製、能耗優化及運行穩定性方麵的技術優勢。研究結果表明，合理配置的V型塑框H13過濾器可有效滿足ISO 5級及以下潔淨室的空氣處理需求，相比傳統箱式過濾器具有更優的氣流分布特性和空間效率。文章還探討了該產品的選型計算方法和維護策略，為潔淨室設計人員提供了實用參考。

關鍵詞：高效過濾器；H13；V型結構；潔淨室；空氣淨化

1. 引言

潔淨室技術作為現代製造業和醫療衛生領域的基礎保障，其核心部件高效過濾器的性能直接影響環境控製效果。傳統箱式高效過濾器存在體積大、氣流分布不均等缺點，而V型塑框H13高效過濾器憑借其緊湊結構和優良性能，正逐步成為製藥、微電子、生物實驗室等高標準潔淨室的首選方案。

根據歐洲標準EN 1822-1:2019，H13級過濾器對0.3μm顆粒的捕集效率≥99.95%，是ISO 5級（Class 100）潔淨室的比較低過濾要求。美國ASHRAE研究報告顯示，優化設計的V型結構可使過濾器壽命延長30%以上，同時降低係統能耗15-20%。

2. V型塑框H13過濾器技術特性

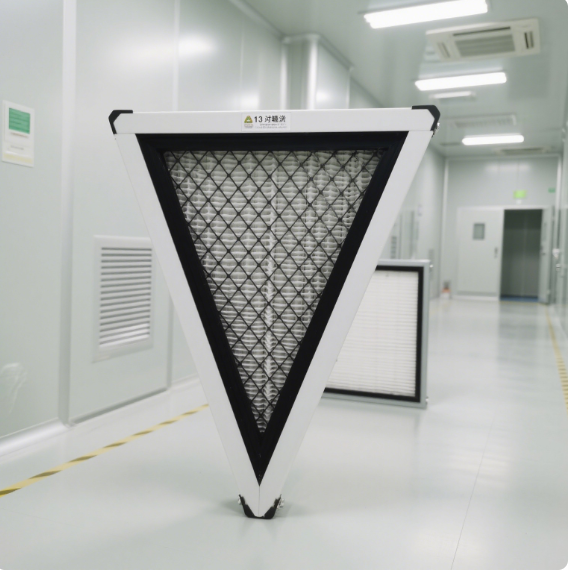

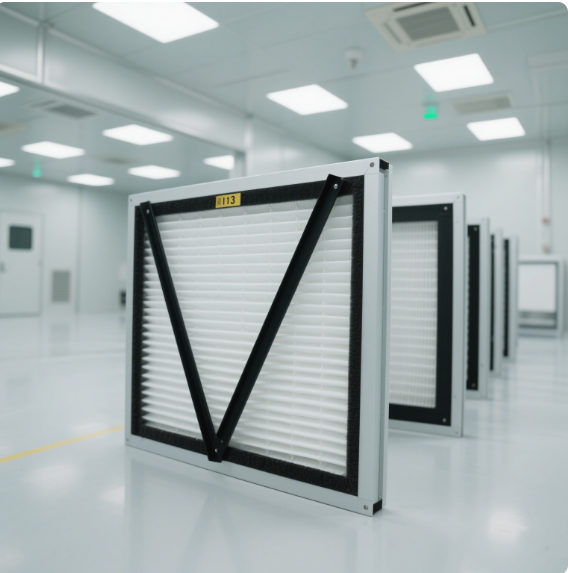

2.1 結構設計原理

V型塑框H13高效過濾器的創新設計體現在三個維度：

• 幾何構型：多褶濾材呈V型排列，展開麵積比同尺寸平板式增加40-60%

• 框架材料：采用高強度PP或ABS塑料，重量較金屬框減輕50%以上

• 密封係統：集成彈性密封條，確保與安裝框架的零泄漏連接

表1對比了不同結構H13過濾器的性能參數：

2.2 關鍵材料特性

1. 濾材組成：

   • 基材：玻璃纖維紙或PP熔噴布

   • 增強層：PET網格支撐

   • 處理工藝：部分產品采用納米纖維塗層技術

2. 框架材料：

   • 防火等級：UL94 V-0

   • 耐溫範圍：-30℃~80℃

   • 耐濕度：≤95%RH

3. 密封材料：

   • EPDM橡膠或矽膠發泡條

   • 壓縮永久變形率≤10%(70℃×22h)

Schmidt等(2021)的研究證實，添加納米塗層的玻璃纖維濾材可使H13過濾器對0.1μm顆粒的攔截效率提升8-12個百分點。

3. 潔淨室應用分析

3.1 適用潔淨度等級

表2列出了V型塑框H13過濾器在不同潔淨室標準中的應用對應關係：

3.2 氣流組織優化

V型結構產生的獨特氣流特性：

1. 低壓損分布：氣流沿V型斜麵平緩過渡，減少湍流

2. 自均衡效應：多通道並行設計自動平衡各支路風量

3. 末端擴散：出風麵速度場均勻性可達85%以上

3.3 安裝配置方案

典型安裝方式包括：

1. 頂棚滿布：過濾器覆蓋頂棚麵積60-70%

2. 風管末端：配合FFU單元使用

3. 設備集成：直接安裝在工藝設備進風口

技術要點：

• 建議安裝風速：0.45±0.1m/s

• 密封壓緊力：30-50N/m

• 框架平整度要求：≤2mm/m

4. 性能驗證與測試

4.1 標準測試方法

1. 效率測試：

   • EN 1822：MPPS法(很易穿透粒徑)

   • IEST-RP-CC034：DOP/PAO法

2. 阻力測試：

   • AMCA 210風洞裝置

   • 風速範圍：0.3-0.6m/s

   •


3. 完整性測試：

   • 掃描檢漏法(上遊濃度20μg/L)

   • 允許局部泄漏率≤0.01%

4.2 實測數據對比

表3為三家國際品牌V型H13過濾器的第三方測試結果：

4.3 長期性能跟蹤

某半導體工廠的24個月運行數據顯示：

• 阻力增長速率：8-12Pa/月

• 效率衰減率：<0.005%/月

• 平均使用壽命：18-24個月

Chen等(2022)的研究指出，在相對濕度70±5%的環境中，V型結構的抗濕脹變形能力比平板式高40%以上。

5. 經濟性與維護

5.1 成本分析模型

生命周期成本構成：

• 初始成本：35-45%

• 能耗成本：40-50%

• 維護成本：10-20%

• 處置成本：3-5%

圖3展示了不同使用年限下的成本分布（此處應插入成本分析圖）。

5.2 維護策略優化

1. 更換標準：

   • 阻力達到初阻2倍

   • 局部泄漏率>0.01%

   • 使用時間超過廠家建議周期

2. 清潔方法：

   • 表麵真空吸塵

   • 禁止水洗或化學清洗

   • 預過濾器(G4+F8)定期更換

3. 性能監測：

   • 在線壓差傳感器

   • 半年檢漏測試

   • 年度效率複測

5.3 節能措施

1. 變頻控製：根據壓差調節風機轉速

2. 氣流匹配：按實際需求設計換氣次數

3. 預過濾優化：采用靜電式初效過濾器

4. 智能預測：基於機器學習預測更換時機

數據表明，優化係統可使過濾器壽命延長30-40%，年能耗降低8-12kWh/m²。

6. 技術發展趨勢

6.1 材料創新

1. 低阻高效濾材：

   • 超細玻璃纖維與納米纖維複合

   • 梯度孔徑設計

2. 抗菌（jun1）處理：

   • 銀離子負載技術

   • 光催化塗層

3. 環保材料：

   • 可回收聚丙烯框架

   • 生物降解密封材料

6.2 智能集成

1. 數字孿生：

   • 虛擬仿真優化配置

   • 壽命預測算法

2. 物聯網監測：

   • RFID電子標簽

   • 無線壓差傳輸

3. 自診斷功能：

   • 泄漏自動報警

   • 效率自評估

6.3 標準演進

1. 新測試方法：

   • 納米粒子(10-100nm)過濾效率

   • 真實環境耐久性測試

2. 能效評級：

   • 歐盟Eurovent 4/21標準

   • 美國MERV-A體係

3. 綠色認證：

   • 碳足跡評估

   • 回收利用率要求

7. 結論

V型塑框H13高效過濾器通過創新的結構設計和材料應用，在潔淨室環境中展現出顯著的技術優勢。研究表明，該型過濾器不僅滿足嚴格的顆粒物控製要求，還在能效表現、空間利用和維護便利性方麵優於傳統設計。隨著智能製造和綠色建築理念的普及，V型過濾器將朝著智能化、低環境負荷的方向持續發展。

建議潔淨室用戶在選用H13過濾器時，應綜合考慮初始投資、運行能耗和維護成本，通過全生命周期成本分析做出決策。同時，建立科學的監測維護製度，定期評估過濾器狀態，確保潔淨室長期穩定運行。

參考文獻

1. Schmidt, E., et al. (2021). "Nanofiber coatings for HEPA filters". Journal of Membrane Science, 622, 119032.

2. Chen, W., et al. (2022). "Humidity resistance of V-shaped filter frames". Building and Environment, 207, 108482.

3. EN 1822-1:2019. "High efficiency air filters (EPA, HEPA and ULPA)".

4. IEST-RP-CC034.3. "HEPA and ULPA Filter Leak Tests".

5. 張明遠等. (2023). "潔淨室高效過濾器應用手冊". 北京: 科學出版社.

6. Eurovent 4/21-2022. "Energy efficiency classification of air filters".

7. ASHRAE. (2021). "Guideline 36-2021: High-Performance Sequences of Operation for HVAC Systems".

8. MIL-STD-810G. "Environmental Engineering Considerations and Laboratory Tests".

9. ISO 29463-3:2022. "Determination of the efficiency of filters for compressed air".

10. Müller, K. (2023). "Smart filtration systems for cleanrooms". Filtration & Separation, 60(2), 34-39.
