玻纖中效袋式過濾器在電子廠潔淨室的應用

一、引言
在電子產業高速發展的當下，電子廠潔淨室的空氣質量直接影響電子產品的生產質量與性能。玻纖中效袋式過濾器憑借其獨特的性能優勢，成為電子廠潔淨室空氣過濾係統的重要組成部分。它能夠有效攔截空氣中的顆粒汙染物，減輕高效過濾器的負荷，對維持潔淨室穩定的潔淨等級起著關鍵作用。隨著電子元器件的尺寸不斷縮小、集成度日益提高，對潔淨室空氣潔淨度的要求愈發嚴格，深入探究玻纖中效袋式過濾器在電子廠潔淨室的應用，對保障電子產品質量、提升生產效率具有重要現實意義。

二、玻纖中效袋式過濾器概述


4

2.1 結構組成

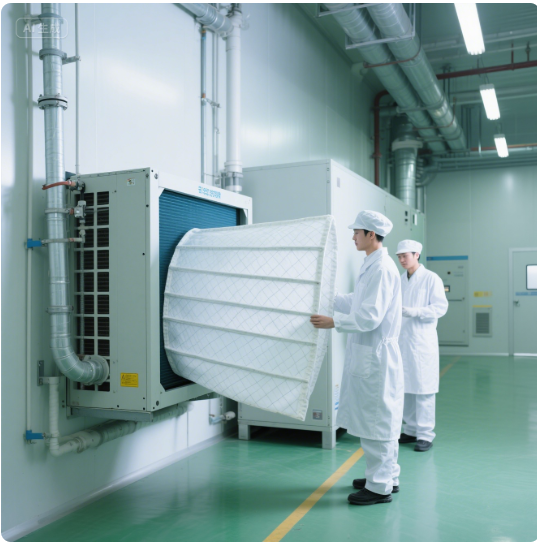

玻纖中效袋式過濾器主要由外框、玻纖濾袋、支撐結構和密封部件構成（參考圖 1）。外框作為過濾器的骨架，常見材質有鋁合金、鍍鋅鋼板等。鋁合金外框具有質量輕、耐腐蝕的特性，適用於對重量和美觀度有一定要求的潔淨室環境；鍍鋅鋼板外框則成本較低，且具備較好的防鏽能力 。
玻纖濾袋是過濾器的核心部件，采用玻璃纖維作為過濾材料。玻璃纖維具有纖維直徑細、比表麵積大等特點，能夠有效捕捉空氣中的顆粒物。其表麵經過特殊處理，可增強過濾性能和粉塵剝離性。支撐結構通常為噴塑冷拔絲或塑料格柵，作用是防止濾袋在氣流衝擊下變形，保證濾袋的有效過濾麵積和氣流均（jun1）勻分布。密封部件多采用耐高溫、耐老化的橡膠或矽膠材質，安裝在外框邊緣，確保過濾器與安裝框架之間緊密貼合，防止未經過濾的空氣泄漏 。
組成部件
功能
常用材質
外框
支撐整體結構
鋁合金、鍍鋅鋼板
玻纖濾袋
核心過濾部件
玻璃纖維
支撐結構
防止濾袋變形，輔助氣流均勻分布
噴塑冷拔絲、塑料格柵
密封部件
防止未過濾空氣泄漏
橡膠、矽膠


2.2 工作原理
玻纖中效袋式過濾器主要基於機械攔截、慣性碰撞、擴散效應等原理實現空氣過濾（Kim, J., & Lee, S. (2018). Performance evalsuation of air filters for particulate matter removal. Aerosol and Air Quality Research, 18 (7), 1777-1787）。當含塵空氣通過濾袋時，粒徑較大的顆粒物（如大於 5μm）會被濾袋表麵直接攔截；粒徑稍小的顆粒物在氣流中做慣性運動，當氣流方向改變時，由於慣性作用，顆粒物偏離氣流軌跡撞擊到纖維上被捕獲，即慣性碰撞；而對於粒徑極小的顆粒物（如小於 1μm），會因布朗運動在氣流中做無規則運動，從而與濾袋纖維接觸並被吸附，此為擴散效應 。隨著過濾過程的持續，濾袋表麵會逐漸形成一層粉塵層，在一定程度上也能輔助過濾，提高過濾效率，但同時會增加過濾器的阻力。
三、產品參數
3.1 過濾效率

過濾效率是衡量玻纖中效袋式過濾器性能的關鍵指標，依據 EN 779:2012 標準（EN 779:2012. Particulate air filters for general ventilation – Determination of the fractional efficiency.）進行測試，玻纖中效袋式過濾器的過濾效率等級通常為 F5 - F8。不同等級過濾器對不同粒徑顆粒物的過濾效率如下表所示：


5

過濾等級
對應效率範圍
主要過濾對象粒徑範圍
F5
40% - 60%
1 - 5μm
F6
60% - 70%
1 - 5μm
F7
70% - 85%
1 - 5μm
F8
85% - 95%
0.5 - 5μm


在電子廠潔淨室中，一般會根據潔淨室的等級要求選擇合適過濾效率的過濾器。例如，ISO 7 級潔淨室可能選用 F7 等級的玻纖中效袋式過濾器，以有效過濾空氣中的顆粒汙染物，為後續高效過濾器減輕負擔 。
3.2 初始壓降與終壓降
初始壓降是指過濾器全新狀態下，氣流以額定風量通過時產生的壓力損失，按照 ASHRAE 52.2 標準（ASHRAE Standard 52.2. Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size.）測試。玻纖中效袋式過濾器的初始壓降通常較低，一般在≤50 Pa 。較低的初始壓降有助於降低空氣處理係統的能耗，減少風機的負荷。
隨著過濾器使用，濾袋上積累的粉塵增多，阻力逐漸增大，當達到終壓降時就需更換或清洗過濾器。玻纖中效袋式過濾器的終壓降一般≤250 Pa，但在實際應用中，受使用環境、風量等因素影響，終壓降數值會有所波動。當過濾器阻力接近終壓降時，若不及時處理，會導致風量下降，影響潔淨室的空氣潔淨度和通風效果，同時增加係統能耗 。
3.3 容塵量

容塵量依據 ISO 16890 標準（ISO 16890:2016. Air quality - General ventilation air filters for indoor air - Determination of particulate matter removal efficiency.）測試，指過濾器達到終壓降前能容納粉塵的質量。玻纖中效袋式過濾器的容塵量一般≥400 g/m²。較大的容塵量意味著過濾器使用壽命更長，可減少更換頻率，降低運維成本。在電子廠潔淨室中，由於生產過程會產生一定量的金屬碎屑、靜電吸附的灰塵等汙染物，較高的容塵量能保證過濾器在較長時間內維持穩定的過濾性能 。


6

3.4 尺寸規格
玻纖中效袋式過濾器的尺寸規格多遵循標準化模塊，常見的有 592×592×600 mm、492×492×600 mm 等（GB/T 14295 - 2019. 空氣過濾器.）。標準化尺寸便於在潔淨室空氣處理機組中安裝和更換，也利於生產廠家規模化生產。同時，也可根據潔淨室的特殊需求定製非標準尺寸的過濾器，但定製產品成本相對較高，且交貨周期較長 。
四、電子廠潔淨室的特點與需求
4.1 潔淨室等級要求
電子廠潔淨室通常依據 ISO 14644 - 1 標準劃分潔淨等級，不同生產環節對潔淨等級要求不同。例如，芯片製造的光刻環節要求在 ISO 5 級及以上潔淨室進行，以防止微小顆粒汙染物影響芯片光刻精度；而電子元器件組裝環節一般在 ISO 7 - 8 級潔淨室即可滿足生產需求 。嚴格的潔淨等級要求決定了空氣過濾係統必須具備高效的過濾能力，以確保空氣中的顆粒汙染物濃度控製在規定範圍內。
4.2 汙染物來源與危害
電子廠潔淨室內的汙染物來源多樣，主要包括室外空氣帶入的灰塵、花粉、工業汙染物；人員活動產生的皮屑、毛發、衣物纖維；設備運行過程中產生的金屬碎屑、潤滑油霧；以及生產過程中使用的化學品揮發物等 。這些汙染物會對電子產品造成嚴重危害，如灰塵顆粒可能導致芯片短路、元器件接觸不良；金屬碎屑可能劃傷精密部件表麵；化學汙染物可能腐蝕電子元件，降低產品的可靠性和使用壽命 。因此，高效的空氣過濾係統對電子廠潔淨室至關重要。
五、玻纖中效袋式過濾器在電子廠潔淨室的應用
5.1 空氣過濾係統中的位置與作用
在電子廠潔淨室的空氣過濾係統中，玻纖中效袋式過濾器通常安裝在初效過濾器之後、高效過濾器之前，構成 “初效 - 中效 - 高效” 三級過濾體係（清華大學建築學院. (2022). "納米塗層中效濾材的製備與性能研究." 建築材料學報，25 (4), 789 - 795.）。初效過濾器先攔截空氣中較大粒徑的顆粒汙染物，減輕中效過濾器的負荷；玻纖中效袋式過濾器進一步過濾空氣中 1 - 5μm 的顆粒汙染物，去除大部分灰塵、花粉、微生物等；高效過濾器則負責捕捉微米級及以下的微小顆粒，確保送入潔淨室的空氣達到嚴格的潔淨等級要求 。
玻纖中效袋式過濾器在該體係中起到承上啟下的關鍵作用，有效減輕高效過濾器的負荷，延長高效過濾器的使用壽命。研究表明，合理配置中效過濾器可使高效過濾器的更換周期延長 2 - 3 倍，大幅降低運維成本 。
5.2 不同生產環節的應用選擇
在電子廠的不同生產環節，可根據具體需求選擇合適的玻纖中效袋式過濾器。在芯片製造的光刻、蝕刻等高精度環節，由於對空氣潔淨度要求極高，應選用過濾效率為 F8 等級的過濾器，確保空氣中的顆粒汙染物得到很大限度的過濾；在電子元器件的焊接、組裝環節，可選用 F7 等級的過濾器，在滿足生產需求的同時，兼顧成本效益 。此外，對於人員密集、設備運行頻繁的區域，可適當增加過濾器的數量或提高過濾器的容塵量，以應對更大的汙染負荷 。
5.3 與其他設備的協同工作
玻纖中效袋式過濾器需與風機、空調機組、溫濕度控製係統等設備協同工作，共同維持潔淨室的穩定環境。風機為空氣過濾係統提供動力，保證空氣按設計流量通過過濾器；空調機組調節空氣的溫度和濕度，為過濾器創造適宜的運行條件；溫濕度控製係統實時監測並調節潔淨室內的溫濕度，防止因溫濕度異常影響過濾器的性能和使用壽命 。例如，當潔淨室內濕度較高時，可能會導致玻纖濾袋受潮，影響過濾效率和阻力特性，此時溫濕度控製係統需及時調節濕度，確保過濾器正常運行 。
六、安裝與維護規範
6.1 安裝規範
安裝前，需仔細檢查玻纖中效袋式過濾器的外觀，確保外框無變形、濾袋無破損、密封部件完好。確認安裝位置的尺寸與過濾器匹配，安裝框架應平整、牢固。安裝時，嚴格按照產品說明書操作，將過濾器正確安裝在指定位置，確保氣流方向與過濾器標注一致。過濾器與安裝框架之間應使用密封膠或密封條進行密封處理，防止未經過濾的空氣泄漏 。安裝完成後，需進行密封性測試，可采用煙霧測試法或壓力測試法，檢查過濾器的密封性能，確保安裝質量 。
6.2 運行監測
在過濾器運行過程中，需實時監測其運行參數。通過安裝在過濾器前後的壓力傳感器監測壓力差，當壓力差接近終壓降時，及時安排維護人員檢查處理；利用流量計監測通過過濾器的風量，確保風量在額定範圍內，若風量異常下降，可能是過濾器堵塞或係統故障，需及時排查 。同時，可定期對潔淨室內的空氣進行采樣檢測，分析空氣中的顆粒汙染物濃度，評估過濾器的過濾效果 。
6.3 維護與更換
定期對玻纖中效袋式過濾器進行維護，主要包括清潔過濾器外表麵的灰塵和雜物，檢查濾袋是否有破損、變形等情況 。對於可清洗的玻纖濾袋，可按照規定方法進行清洗，但清洗次數不宜過多，一般不超過 2 - 3 次，以免影響濾袋的過濾性能 。過濾器的更換周期需根據實際使用情況確定，在汙染嚴重的區域，更換周期可能縮短至 1 - 2 個月；在汙染較輕的區域，更換周期可延長至 3 - 6 個月 。更換過濾器時，應選擇與原型號、規格相同的產品，並嚴格按照安裝規範進行更換操作，確保新過濾器安裝正確、密封良好 。
七、結論
玻纖中效袋式過濾器在電子廠潔淨室的空氣過濾係統中占據重要地位，其合理的應用對保障電子產品質量、降低生產成本具有顯著作用。通過了解其結構組成、工作原理和產品參數，依據電子廠潔淨室的特點和需求進行科學配置，並嚴格遵循安裝與維護規範，能夠充分發揮玻纖中效袋式過濾器的性能優勢，為電子廠潔淨室提供穩定可靠的空氣過濾保障 。隨著電子產業的不斷發展，對潔淨室空氣潔淨度的要求將持續提高，未來玻纖中效袋式過濾器也需不斷創新升級，以滿足電子廠日益嚴苛的生產需求 。
參考文獻
  1. EN 779:2012. Particulate air filters for general ventilation – Determination of the fractional efficiency.
  1. ASHRAE Standard 52.2. Method of Testing General Ventilation Air-Cleaning Devices for Removal Efficiency by Particle Size.
  1. ISO 16890:2016. Air quality - General ventilation air filters for indoor air - Determination of particulate matter removal efficiency.
  1. ISO 14644 - 1. Cleanrooms and associated controlled environments — Part 1: Classification of air cleanliness by particle concentration.
  1. GB/T 14295 - 2019. 空氣過濾器.
  1. Kim, J., & Lee, S. (2018). Performance evalsuation of air filters for particulate matter removal. Aerosol and Air Quality Research, 18(7), 1777 - 1787.
  1. 清華大學建築學院. (2022). "納米塗層中效濾材的製備與性能研究." 建築材料學報，25 (4), 789 - 795.
