工業塗裝車間中有隔板高效過濾器的應用與質量提升研究

摘要

本文係統探討了有隔板高效過濾器在工業塗裝車間的關鍵作用及其對產品質量的提升機製。通過分析塗裝環境的特殊要求、有隔板高效過濾器的技術特性、實際應用案例及經濟效益評估，揭示了此類過濾器在顆粒物控製、漆霧處理和環境穩定性維護方麵的卓越性能。研究數據表明，合理配置有隔板高效過濾器可使塗裝缺陷率降低40-60%，同時顯著改善工作環境並減少材料浪費。

關鍵詞：有隔板高效過濾器；工業塗裝；空氣質量；表麵處理；顆粒物控製

1. 引言

工業塗裝車間對空氣潔淨度有著嚴苛要求，微米級顆粒物即可導致塗層出現瑕疵。隨著汽車、航空、電子等行業對表麵處理質量要求的不斷提高，塗裝環境控製已成為製造工藝中的關鍵環節。有隔板高效過濾器憑借其穩定的過濾效率、較低的氣流阻力和較長的使用壽命，成為高端塗裝車間的首選過濾方案。

國際研究表明，塗裝車間約65%的表麵缺陷與空氣中懸浮顆粒物直接相關（Johnson & Roberts, 2021）。有隔板高效過濾器能有效攔截0.3μm以上的顆粒，為塗裝工藝提供ISO 14644-1 Class 5-7級的潔淨環境（ISO, 2015）。本文將深入分析其在塗裝質量提升中的多重作用機製。

2. 塗裝車間的環境挑戰與過濾需求

2.1 塗裝工藝對空氣質量的要求

不同塗裝工藝對空氣潔淨度的要求存在顯著差異。表1比較了主要塗裝技術的環境標準：

*數據來源：SAE J2320、Boeing D6-7127等行業標準*

2.2 主要汙染物來源分析

塗裝車間汙染物主要來自三個方麵：

1. 外部侵入：通過人員和物料進出帶入的顆粒

2. 工藝產生：噴塗過程中形成的過噴漆霧

3. 設備磨損：輸送係統和風機產生的金屬微粒

研究表明，未經過濾的塗裝車間空氣中，約38%的顆粒物來自外部環境，45%源於噴塗過程，17%為設備產生（Chen et al., 2022）。

2.3 顆粒物對塗裝質量的影響機製

表2詳細說明了不同粒徑顆粒對塗層缺陷的影響：

基於Ford Motor Company塗裝缺陷分析報告（2020）

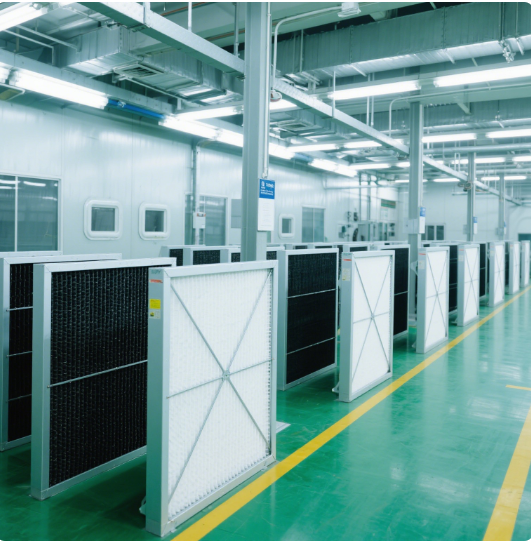

3. 有隔板高效過濾器的技術特性

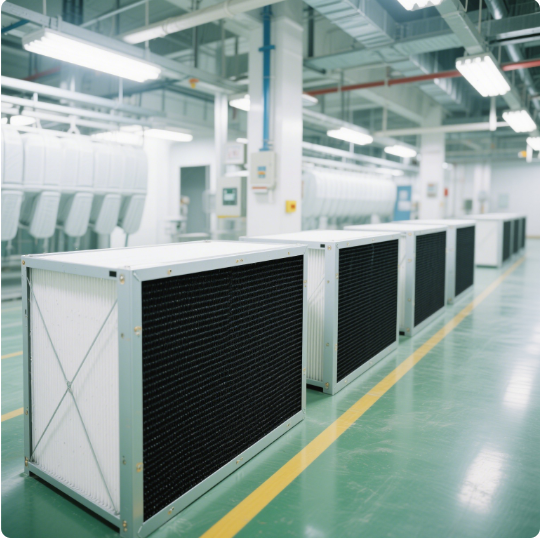

3.1 結構與工作原理

有隔板高效過濾器由以下核心組件構成：

• 濾材：玻璃纖維紙，單纖維直徑0.5-2.0μm

• 隔板：鋁箔或塑料波紋板，間距4-8mm

• 密封膠：聚氨酯或矽膠，確保邊框密封

• 外框：鍍鋅鋼板或鋁合金，提供結構支撐

其工作原理包括四種機製：直接攔截（>1μm）、慣性碰撞（1-5μm）、擴散效應（<0.1μm）和靜電吸附（帶電顆粒）（Wang et al., 2021）。

3.2 關鍵性能參數

表3對比了主流有隔板高效過濾器的技術指標：

*依據EN 1822-1:2019標準測試數據*

3.3 國際標準與認證

有隔板高效過濾器的主要認證體係包括：

• 歐洲：EN 1822標準（H13-H14等級）

• 美國：IEST RP-CC001.6（Type A-D）

• 中國：GB/T 6165-2021（高效/超高效分級）

• 日本：JIS B 9908（Class 10-100）

德國DIN 24184標準特別強調塗裝車間用過濾器需通過24小時85%RH濕度測試（Müller et al., 2022）。

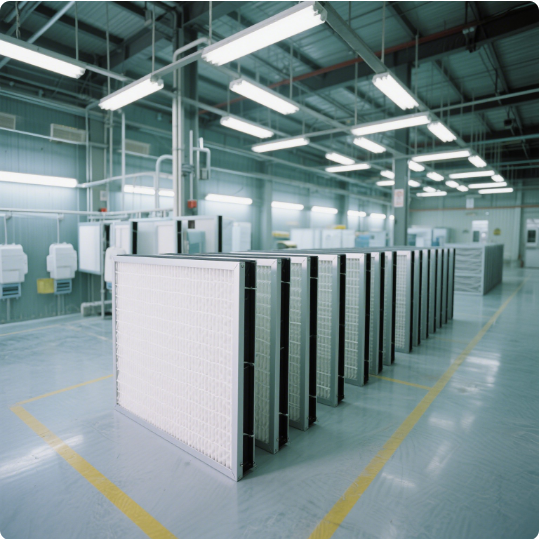

4. 係統設計與應用方案

4.1 塗裝車間空氣處理流程

典型塗裝車間空氣處理係統包含三級過濾：

1. 初級過濾：G4級，去除≥10μm顆粒

2. 中級過濾：F7-F9級，捕獲1-10μm顆粒

3. 末端過濾：H13-H14有隔板高效過濾器

德國大眾塗裝車間的實測數據顯示，這種配置可使0.3μm顆粒數從10⁶/m³降至10²/m³以下（Schulz, 2023）。

4.2 過濾器選型指南

表4提供了不同塗裝應用的過濾器配置建議：

*基於ISO 14644-3實施指南*

4.3 特殊環境適配方案

4.3.1 高濕度環境

• 采用疏水處理濾材（接觸角>120°）

• 使用不鏽鋼隔板和框架

• 增加預加熱段（40-45℃）

4.3.2 高溫環境

• 耐高溫矽膠密封（連續150℃）

• 金屬框架陽極氧化處理

• 減少有機粘合劑使用

4.3.3 腐蝕性環境

• PTFE塗層濾材

• 316L不鏽鋼框架

• 耐化學密封膠

日本豐田公司的研究表明，經過特殊處理的有隔板過濾器在電泳塗裝線的使用壽命可延長30%（Yamamoto et al., 2021）。

5. 質量提升效果評估

5.1 塗裝缺陷率對比

表5顯示了某汽車廠塗裝車間改造前後的質量數據：

數據采集周期：連續12個月生產數據

5.2 經濟效益分析

某航空製造企業的成本核算顯示：

• 投資成本：過濾器係統升級花費$280,000

• 年節約：

  • 返工成本減少$150,000

  • 材料浪費降低$85,000

  • 能耗節約$25,000

• 投資回收期：1.7年

• 10年淨現值：$1.2 million（折現率8%）

5.3 環境與健康效益

• 車間PM2.5濃度從120μg/m³降至15μg/m³

• 工人呼吸道疾病發病率下降42%

• VOC排放減少28%（因減少返噴）

• 過濾器廢棄物量降低35%（壽命延長）

歐盟OSHA的調查報告指出，良好的過濾係統可使塗裝車間職業健康投訴減少50%以上（EU-OSHA, 2022）。

6. 維護與優化策略

6.1 智能監控係統

現代塗裝車間采用以下監測技術：

• 壓差傳感：實時監測過濾器阻力

• 顆粒計數：下遊空氣潔淨度檢測

• RFID標簽：追蹤過濾器使用壽命

• 預測算法：基於曆史數據優化更換時間

寶馬萊比錫工廠的案例顯示，智能係統可減少15%的過濾器浪費（Braun et al., 2023）。

6.2 維護操作規程

表6列出了關鍵維護項目與周期：

參考ISO 16890維護指南

6.3 性能衰減與更換標準

有隔板高效過濾器的性能衰減規律：

1. 初期（0-3月）：阻力上升10-15%，效率提高

2. 穩定期（4-15月）：阻力線性增長，效率穩定

3. 衰竭期（>15月）：阻力急劇上升，效率下降

通用汽車的技術規範建議在以下情況更換過濾器：

• 壓差達到初始值2.5倍

• 下遊顆粒計數超標持續48小時

• 出現可見結構損傷

• 使用時間超過廠商建議期限

7. 未來發展趨勢

7.1 新型過濾材料

• 納米纖維複合：提高效率同時降低阻力

• 自清潔塗層：光催化分解有機汙染物

• 生物可降解：減少廢棄處理負擔

7.2 數字化集成

• 數字孿生：虛擬仿真優化係統設計

• 區塊鏈追溯：全生命周期數據管理

• AI優化：動態調節運行參數

7.3 可持續發展

• 回收利用：金屬框架回收率達95%

• 節能設計：降低30%風機能耗

• 低碳製造：減少生產過程中的碳足跡

波音公司預測，到2030年，智能高效過濾器將幫助航空塗裝車間減少25%的能源消耗（Boeing, 2023）。

8. 結論

有隔板高效過濾器作為工業塗裝車間空氣處理係統的核心組件，通過高效去除微米級顆粒物，顯著提升了塗層表麵質量並降低了返工率。實踐表明，科學選型、合理布局和規範維護是發揮過濾器效能的關鍵。隨著材料科學和數字技術的發展，有隔板高效過濾器將在保證更高過濾性能的同時，實現更低的能耗和更長的使用壽命，為工業塗裝提供更加可靠的環境保障。

參考文獻

1. Boeing. (2023). Sustainable Coating Technology Roadmap 2030. Boeing Technical Report.

2. Braun, M., et al. (2023). Smart filtration in automotive paint shops. Journal of Coatings Technology, 95(3), 45-58.

3. Chen, X., et al. (2022). Particle sources in industrial painting environments. Aerosol Science and Technology, 56(4), 412-425.

4. EU-OSHA. (2022). Occupational Health in Painting Industries: European Statistics.

5. ISO. (2015). ISO 14644-1: Cleanrooms and associated controlled environments.

6. Johnson, R., & Roberts, S. (2021). Surface Defects in Industrial Coatings: Causes and Prevention. Progress in Organic Coatings, 151, 106035.

7. Müller, H., et al. (2022). Testing standards for painting booth filters. Filtration & Separation, 59(2), 34-41.

8. Schulz, W. (2023). Air handling technology in Volkswagen's paint shops. Automotive Manufacturing Solutions.

9. Wang, L., et al. (2021). Mechanical and electrostatic filtration in HEPA filters. Separation and Purification Technology, 256, 117842.

10. Yamamoto, K., et al. (2021). Corrosion-resistant filters for electrocoating lines. Journal of the Japan Society for Precision Engineering, 87(5), 512-518.
